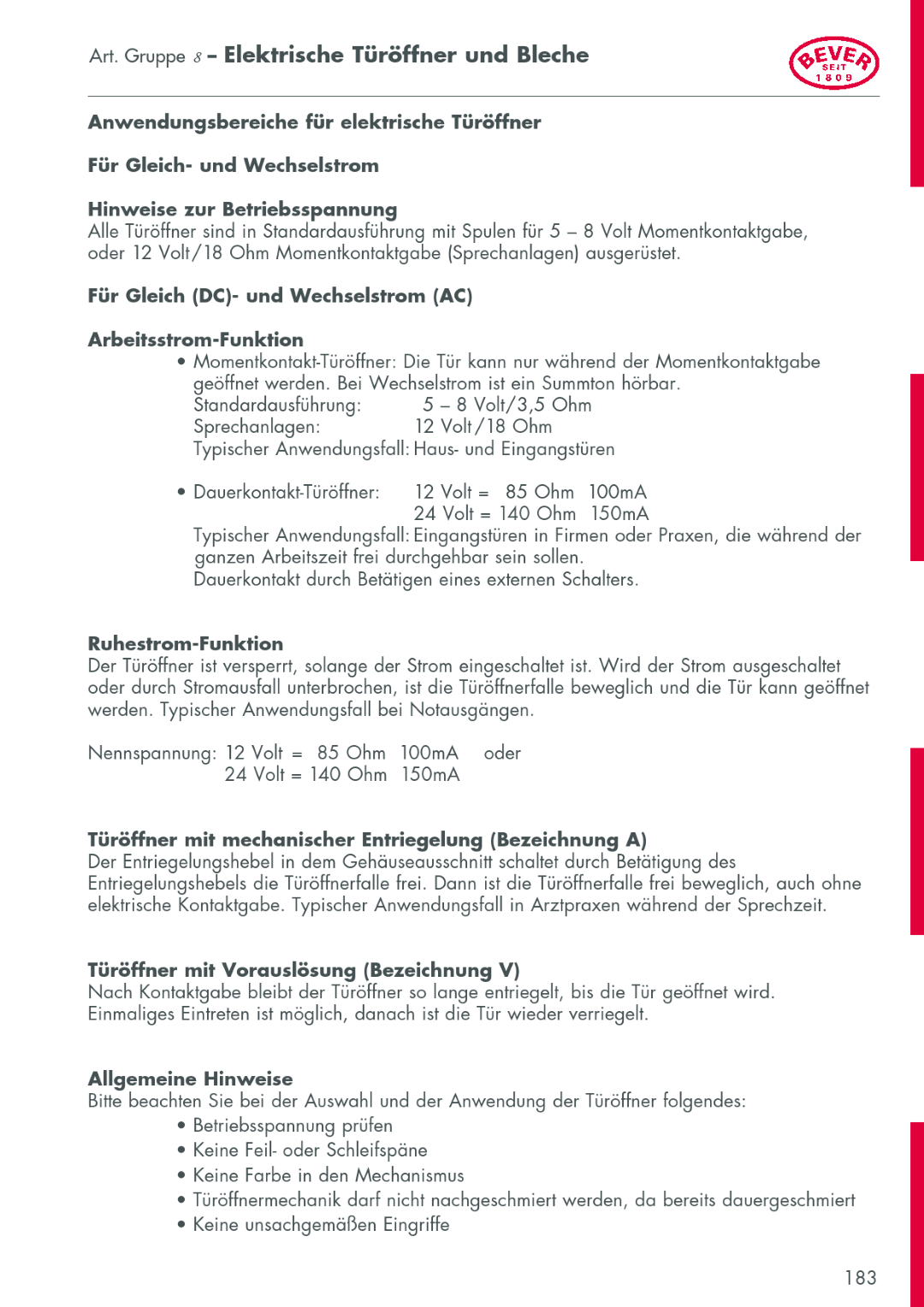

Art. Gruppe 8  Elektrische Türöffner und Bleche
Anwendungsbereiche für elektrische Türöffner
Für Gleich- und Wechselstrom
Hinweise zur Betriebsspannung
Alle Türöffner sind in Standardausführung mit Spulen für 5  8 Volt Momentkontaktgabe,
oder 12 Volt /18 Ohm Momentkontaktgabe (Sprechanlagen) ausgerüstet.
Für Gleich (DC)- und Wechselstrom (AC)
Arbeitsstrom-Funktion
· Momentkontakt-Türöffner: Die Tür kann nur während der Momentkontaktgabe
geöffnet werden. Bei Wechselstrom ist ein Summton hörbar.
Standardausführung: 5  8 Volt/3,5 Ohm
Sprechanlagen: 12 Volt /18 Ohm
Typischer Anwendungsfall: Haus- und Eingangstüren
· Dauerkontakt-Türöffner: 12 Volt = 85 Ohm 100mA
24 Volt = 140 Ohm 150mA
Typischer Anwendungsfall: Eingangstüren in Firmen oder Praxen, die während der
ganzen Arbeitszeit frei durchgehbar sein sollen.
Dauerkontakt durch Betätigen eines externen Schalters.
Ruhestrom-Funktion
Der Türöffner ist versperrt, solange der Strom eingeschaltet ist. Wird der Strom ausgeschaltet
oder durch Stromausfall unterbrochen, ist die Türöffnerfalle beweglich und die Tür kann geöffnet
werden. Typischer Anwendungsfall bei Notausgängen.
Nennspannung: 12 Volt = 85 Ohm 100mA oder
24 Volt = 140 Ohm 150mA
Türöffner mit mechanischer Entriegelung (Bezeichnung A)
Der Entriegelungshebel in dem Gehäuseausschnitt schaltet durch Betätigung des
Entriegelungshebels die Türöffnerfalle frei. Dann ist die Türöffnerfalle frei beweglich, auch ohne
elektrische Kontaktgabe. Typischer Anwendungsfall in Arztpraxen während der Sprechzeit.
Türöffner mit Vorauslösung (Bezeichnung V)
Nach Kontaktgabe bleibt der Türöffner so lange entriegelt, bis die Tür geöffnet wird.
Einmaliges Eintreten ist möglich, danach ist die Tür wieder verriegelt.
Allgemeine Hinweise
Bitte beachten Sie bei der Auswahl und der Anwendung der Türöffner folgendes:
· Betriebsspannung prüfen
· Keine Feil- oder Schleifspäne
· Keine Farbe in den Mechanismus
· Türöffnermechanik darf nicht nachgeschmiert werden, da bereits dauergeschmiert
· Keine unsachgemäßen Eingriffe
183
