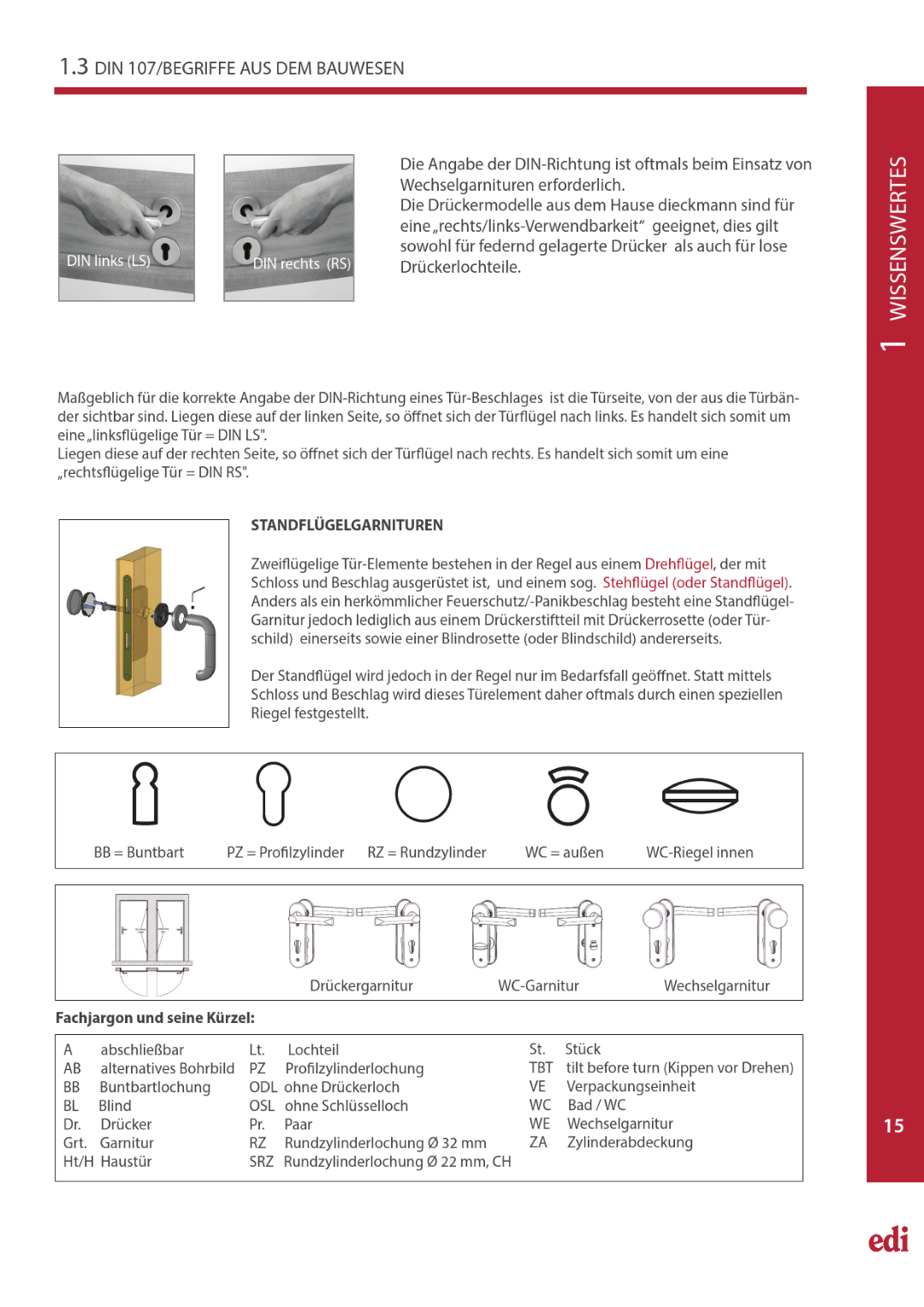

1.3 DIN 107/BEGRIFFE AUS DEM BAUWESEN DIN links (LS) DIN rechts (RS) Die Angabe der DIN-Richtung ist oftmals beim Einsatz von INHALWITSSSVEENRSZEWIECRHTNEISS 1 Wechselgarnituren erforderlich. Die Drückermodelle aus dem Hause dieckmann sind für eine ,,rechts/links-Verwendbarkeit" geeignet, dies gilt sowohl für federnd gelagerte Drücker als auch für lose Drückerlochteile. Maßgeblich für die korrekte Angabe der DIN-Richtung eines Tür-Beschlages ist die Türseite, von der aus die Türbän- der sichtbar sind. Liegen diese auf der linken Seite, so öffnet sich der Türflügel nach links. Es handelt sich somit um eine,,linksflügelige Tür = DIN LS". Liegen diese auf der rechten Seite, so öffnet sich der Türflügel nach rechts. Es handelt sich somit um eine ,,rechtsflügelige Tür = DIN RS". STANDFLÜGELGARNITUREN Zweiflügelige Tür-Elemente bestehen in der Regel aus einem Drehflügel, der mit Schloss und Beschlag ausgerüstet ist, und einem sog. Stehflügel (oder Standflügel). Anders als ein herkömmlicher Feuerschutz/-Panikbeschlag besteht eine Standflügel- Garnitur jedoch lediglich aus einem Drückerstiftteil mit Drückerrosette (oder Tür- schild) einerseits sowie einer Blindrosette (oder Blindschild) andererseits. Der Standflügel wird jedoch in der Regel nur im Bedarfsfall geöffnet. Statt mittels Schloss und Beschlag wird dieses Türelement daher oftmals durch einen speziellen Riegel festgestellt. BB = Buntbart PZ = Profilzylinder RZ = Rundzylinder WC = außen WC-Riegel innen Drückergarnitur WC-Garnitur Wechselgarnitur Fachjargon und seine Kürzel: A abschließbar Lt. Lochteil St. Stück AB alternatives Bohrbild PZ Profilzylinderlochung TBT tilt before turn (Kippen vor Drehen) BB Buntbartlochung ODL ohne Drückerloch VE Verpackungseinheit BL Blind OSL ohne Schlüsselloch WC Bad / WC Dr. Drücker Pr. Paar WE Wechselgarnitur 15 Grt. Garnitur RZ Rundzylinderlochung Ø 32 mm ZA Zylinderabdeckung Ht/H Haustür SRZ Rundzylinderlochung Ø 22 mm, CH
