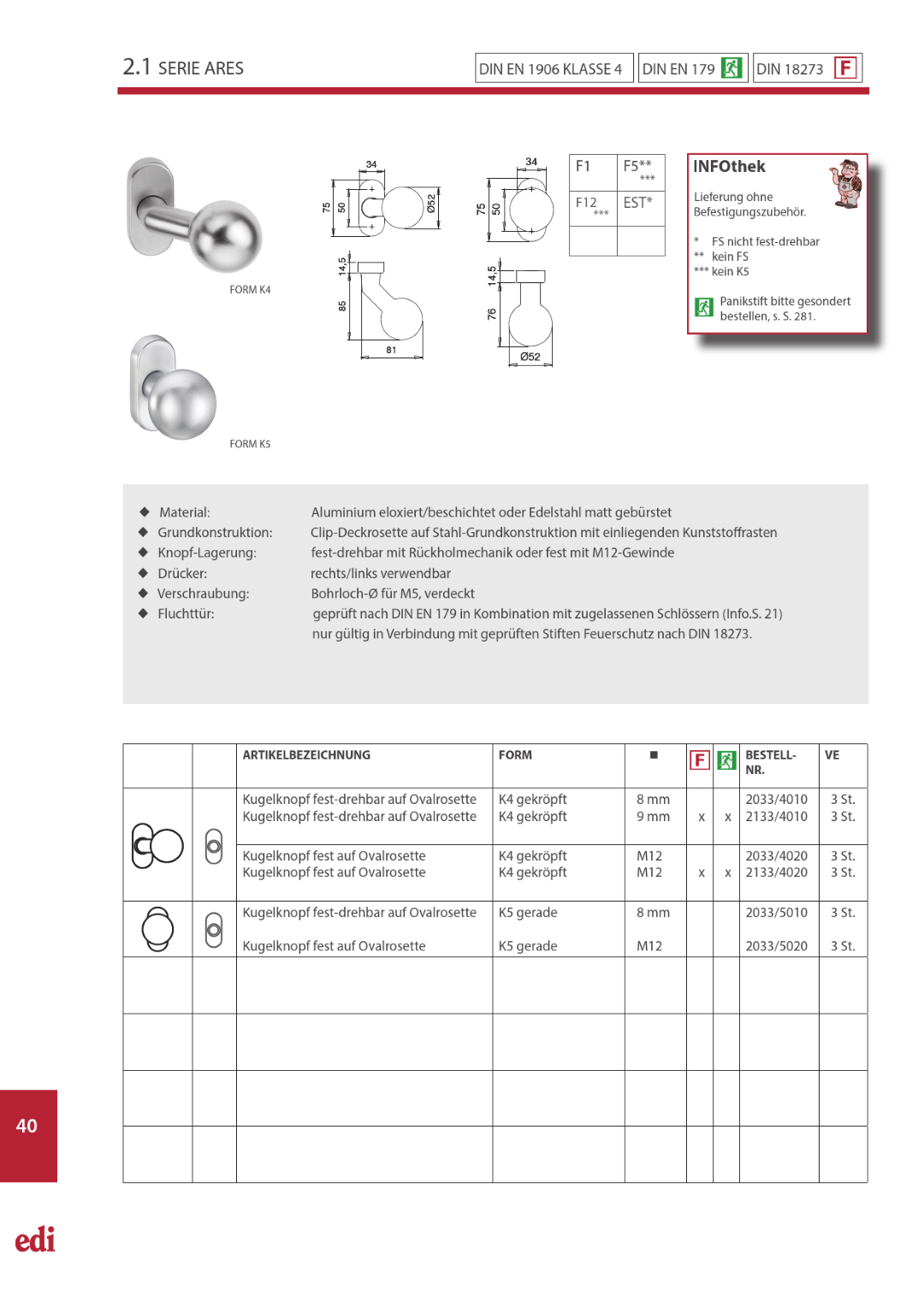

Katalogtext
2.1 SERIE ARES DIN EN 1906 KLASSE 4 DIN EN 179 DIN 18273
34 34 F1 F5** INFOthek
FORM K4 *** Lieferung ohne
81 Befestigungszubehör.
75 50 Ø52 F12 EST*
75 * FS nicht fest-drehbar
50 *** ** kein FS
*** kein K5
85 14,5 76 14,5
Panikstift bitte gesondert
bestellen, s. S. 281.
Ø52
FORM K5
Material: Aluminium eloxiert/beschichtet oder Edelstahl matt gebürstet
Grundkonstruktion: Clip-Deckrosette auf Stahl-Grundkonstruktion mit einliegenden Kunststoffrasten
Knopf-Lagerung: fest-drehbar mit Rückholmechanik oder fest mit M12-Gewinde
Drücker: rechts/links verwendbar
Verschraubung: Bohrloch-Ø für M5, verdeckt
Fluchttür: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S. 21)
nur gültig in Verbindung mit geprüften Stiften Feuerschutz nach DIN 18273.
ARTIKELBEZEICHNUNG FORM BESTELL- VE
NR.
Kugelknopf fest-drehbar auf Ovalrosette K4 gekröpft 8 mm
Kugelknopf fest-drehbar auf Ovalrosette K4 gekröpft 9 mm 2033/4010 3 St.
x x 2133/4010 3 St.
Kugelknopf fest auf Ovalrosette K4 gekröpft M12 2033/4020 3 St.
Kugelknopf fest auf Ovalrosette K4 gekröpft
M12 x x 2133/4020 3 St.
Kugelknopf fest-drehbar auf Ovalrosette K5 gerade 8 mm 2033/5010 3 St.
M12 2033/5020 3 St.
Kugelknopf fest auf Ovalrosette K5 gerade
40
