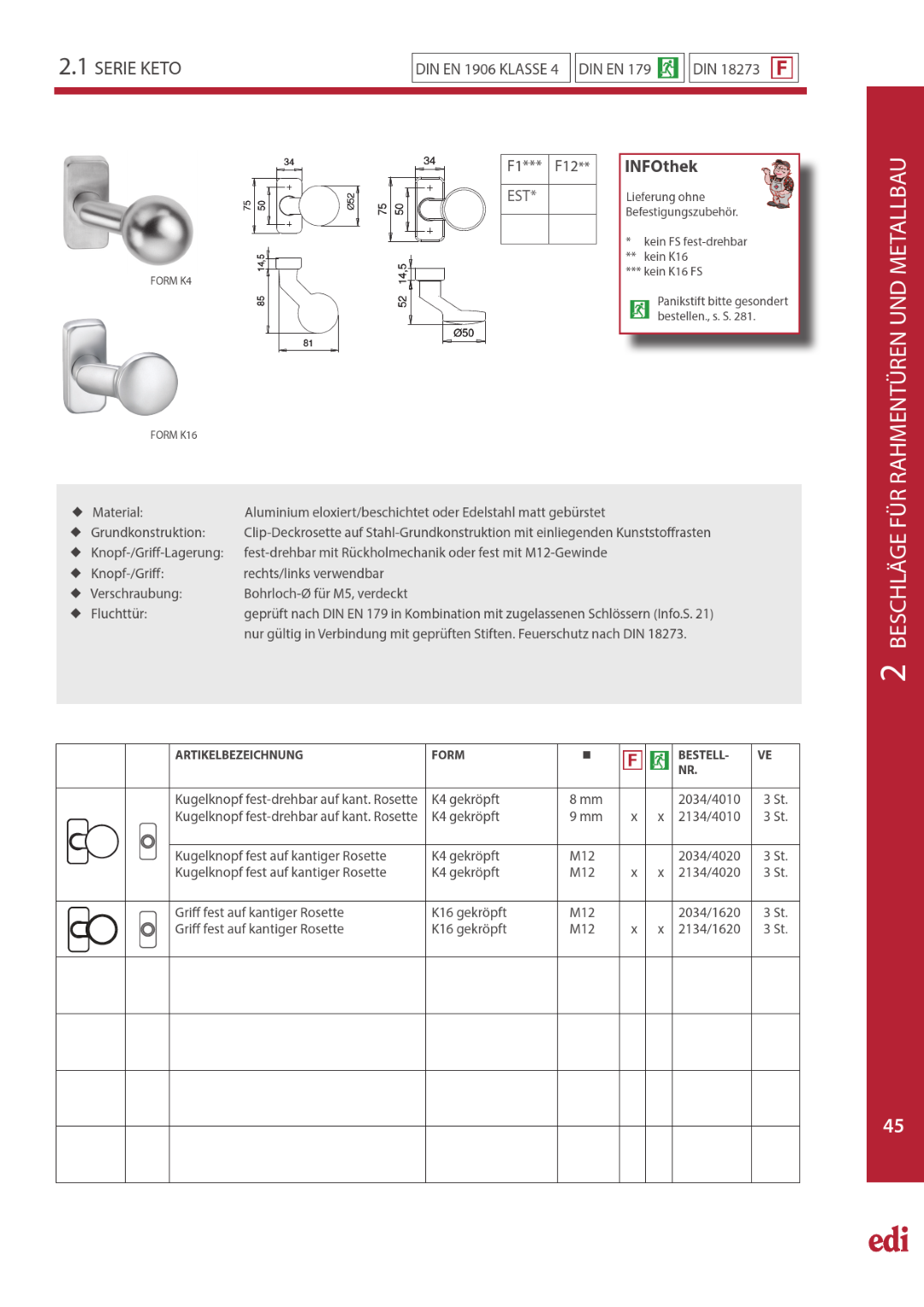

2.1 SERIE KETO DIN EN 1906 KLASSE 4 DIN EN 179 DIN 18273
347550 Ø52 34 F1*** F12** INFOthek BESCHLÄGE FÜR RAHMENTÜ IRENNHAULNTSDVEMERTZAEILCLBHANIUS 2
Ø50 EST*
FORM K4 75 Lieferung ohne
50 Befestigungszubehör.
81
85 14,5 52 14,5 * kein FS fest-drehbar
** kein K16
*** kein K16 FS
Panikstift bitte gesondert
bestellen., s. S. 281.
FORM K16
Material: Aluminium eloxiert/beschichtet oder Edelstahl matt gebürstet
Grundkonstruktion: Clip-Deckrosette auf Stahl-Grundkonstruktion mit einliegenden Kunststoffrasten
Knopf-/Griff-Lagerung: fest-drehbar mit Rückholmechanik oder fest mit M12-Gewinde
Knopf-/Griff: rechts/links verwendbar
Verschraubung: Bohrloch-Ø für M5, verdeckt
Fluchttür: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S. 21)
nur gültig in Verbindung mit geprüften Stiften. Feuerschutz nach DIN 18273.
ARTIKELBEZEICHNUNG FORM BESTELL- VE
NR.
Kugelknopf fest-drehbar auf kant. Rosette K4 gekröpft 8 mm
Kugelknopf fest-drehbar auf kant. Rosette K4 gekröpft 9 mm 2034/4010 3 St.
x x 2134/4010 3 St.
Kugelknopf fest auf kantiger Rosette K4 gekröpft M12 2034/4020 3 St.
Kugelknopf fest auf kantiger Rosette K4 gekröpft
M12 x x 2134/4020 3 St.
Griff fest auf kantiger Rosette K16 gekröpft M12 2034/1620 3 St.
Griff fest auf kantiger Rosette K16 gekröpft
M12 x x 2134/1620 3 St.
