Katalogtext

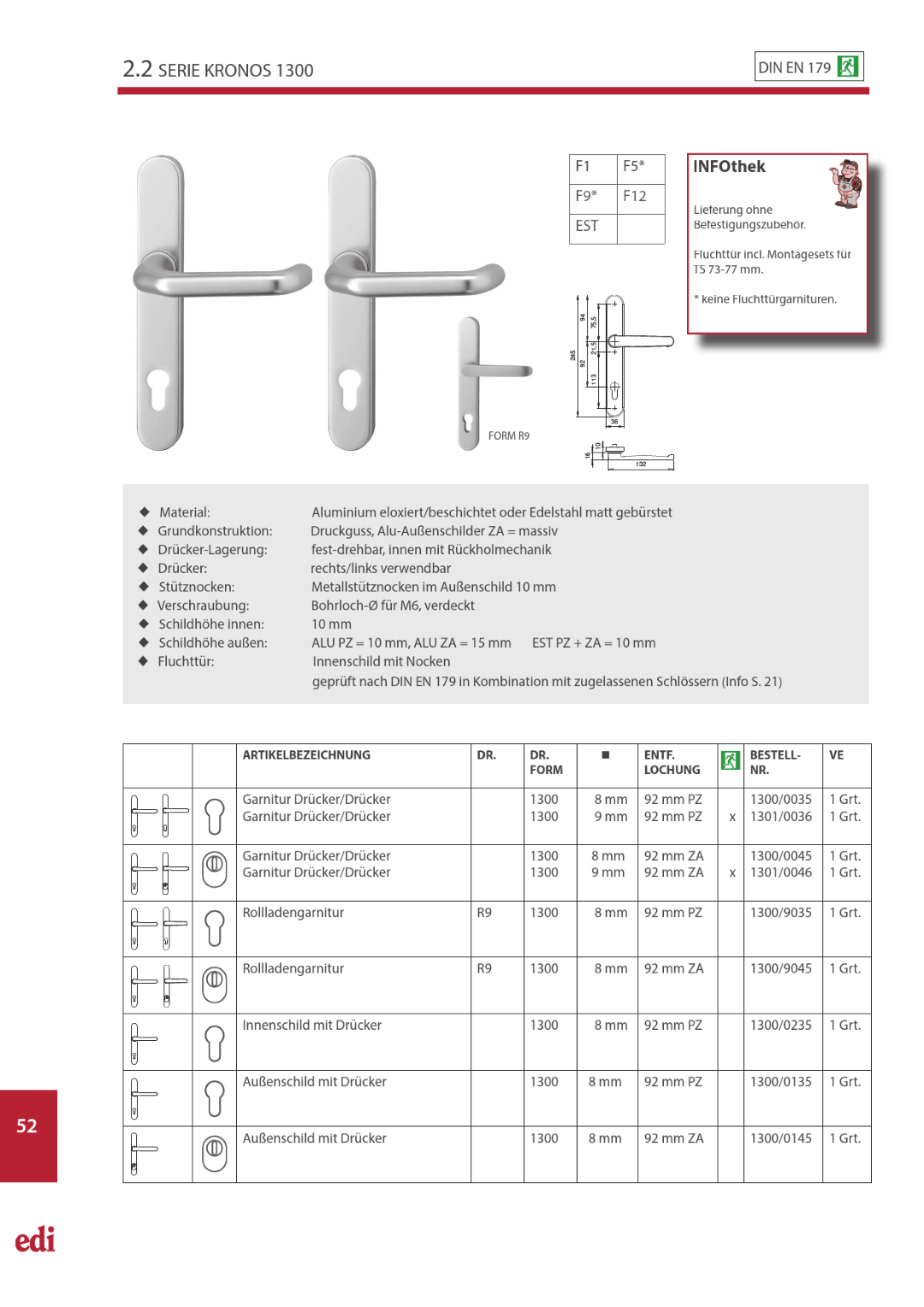

2.2 SERIE KRONOS 1300 DIN EN 179
F1 F5* INFOthek
F9* F12
EST Lieferung ohne
Befestigungszubehör.
Fluchttür incl. Montagesets für
TS 73-77 mm.
* keine Fluchttürgarnituren.
94
75,5
245 21,5
92
113
FORM R9 36
132
16
10
Material: Aluminium eloxiert/beschichtet oder Edelstahl matt gebürstet
Grundkonstruktion: Druckguss, Alu-Außenschilder ZA = massiv
Drücker-Lagerung: fest-drehbar, innen mit Rückholmechanik
Drücker: rechts/links verwendbar
Stütznocken: Metallstütznocken im Außenschild 10 mm
Verschraubung: Bohrloch-Ø für M6, verdeckt
Schildhöhe innen: 10 mm
Schildhöhe außen: ALU PZ = 10 mm, ALU ZA = 15 mm EST PZ + ZA = 10 mm
Fluchttür: Innenschild mit Nocken
geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info S. 21)
ARTIKELBEZEICHNUNG DR. DR. ENTF. BESTELL- VE
NR.
Garnitur Drücker/Drücker FORM LOCHUNG
Garnitur Drücker/Drücker
1300 8 mm 92 mm PZ 1300/0035 1 Grt.
Garnitur Drücker/Drücker 1300
Garnitur Drücker/Drücker 9 mm 92 mm PZ x 1301/0036 1 Grt.
Rollladengarnitur 1300 8 mm 92 mm ZA 1300/0045 1 Grt.
1300
9 mm 92 mm ZA x 1301/0046 1 Grt.
R9 1300 8 mm 92 mm PZ 1300/9035 1 Grt.
Rollladengarnitur R9 1300 8 mm 92 mm ZA 1300/9045 1 Grt.
Innenschild mit Drücker 1300 8 mm 92 mm PZ 1300/0235 1 Grt.
Außenschild mit Drücker 1300 8 mm 92 mm PZ 1300/0135 1 Grt.
52 Außenschild mit Drücker 1300 8 mm 92 mm ZA 1300/0145 1 Grt.
