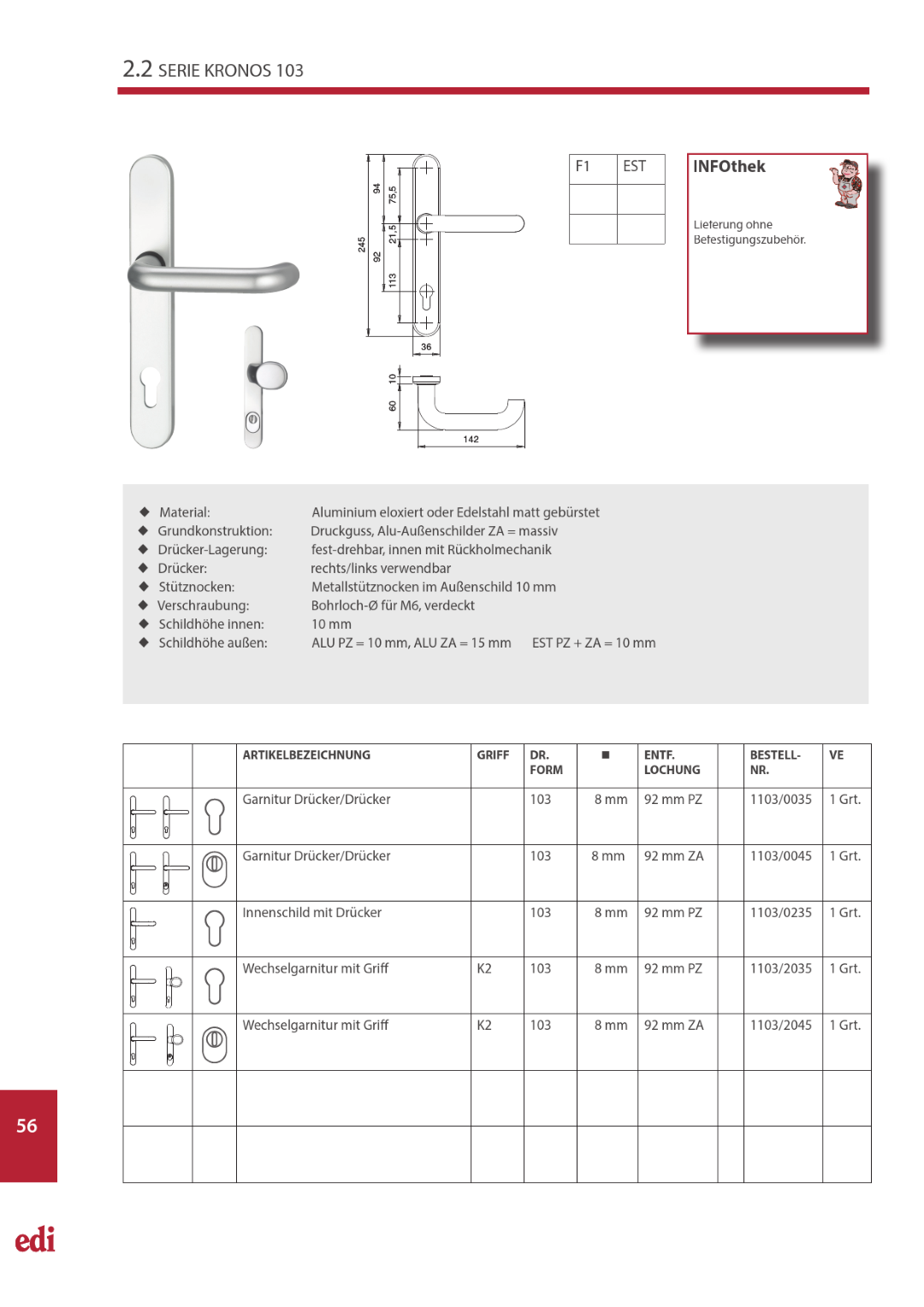

2.2 SERIE KRONOS 103
F1 EST INFOthek
94
75,5
245 21,5 Lieferung ohne
Befestigungszubehör.
92
113
36
60 10
142
Material: Aluminium eloxiert oder Edelstahl matt gebürstet
Grundkonstruktion: Druckguss, Alu-Außenschilder ZA = massiv
Drücker-Lagerung: fest-drehbar, innen mit Rückholmechanik
Drücker: rechts/links verwendbar
Stütznocken: Metallstütznocken im Außenschild 10 mm
Verschraubung: Bohrloch-Ø für M6, verdeckt
Schildhöhe innen: 10 mm
Schildhöhe außen: ALU PZ = 10 mm, ALU ZA = 15 mm EST PZ + ZA = 10 mm
ARTIKELBEZEICHNUNG GRIFF DR. ENTF. BESTELL- VE
Garnitur Drücker/Drücker FORM NR.
Garnitur Drücker/Drücker LOCHUNG
Innenschild mit Drücker 103 1103/0035 1 Grt.
Wechselgarnitur mit Griff 8 mm 92 mm PZ
Wechselgarnitur mit Griff
103 8 mm 92 mm ZA 1103/0045 1 Grt.
103 8 mm 92 mm PZ 1103/0235 1 Grt.
K2 103 8 mm 92 mm PZ 1103/2035 1 Grt.
K2 103 8 mm 92 mm ZA 1103/2045 1 Grt.
