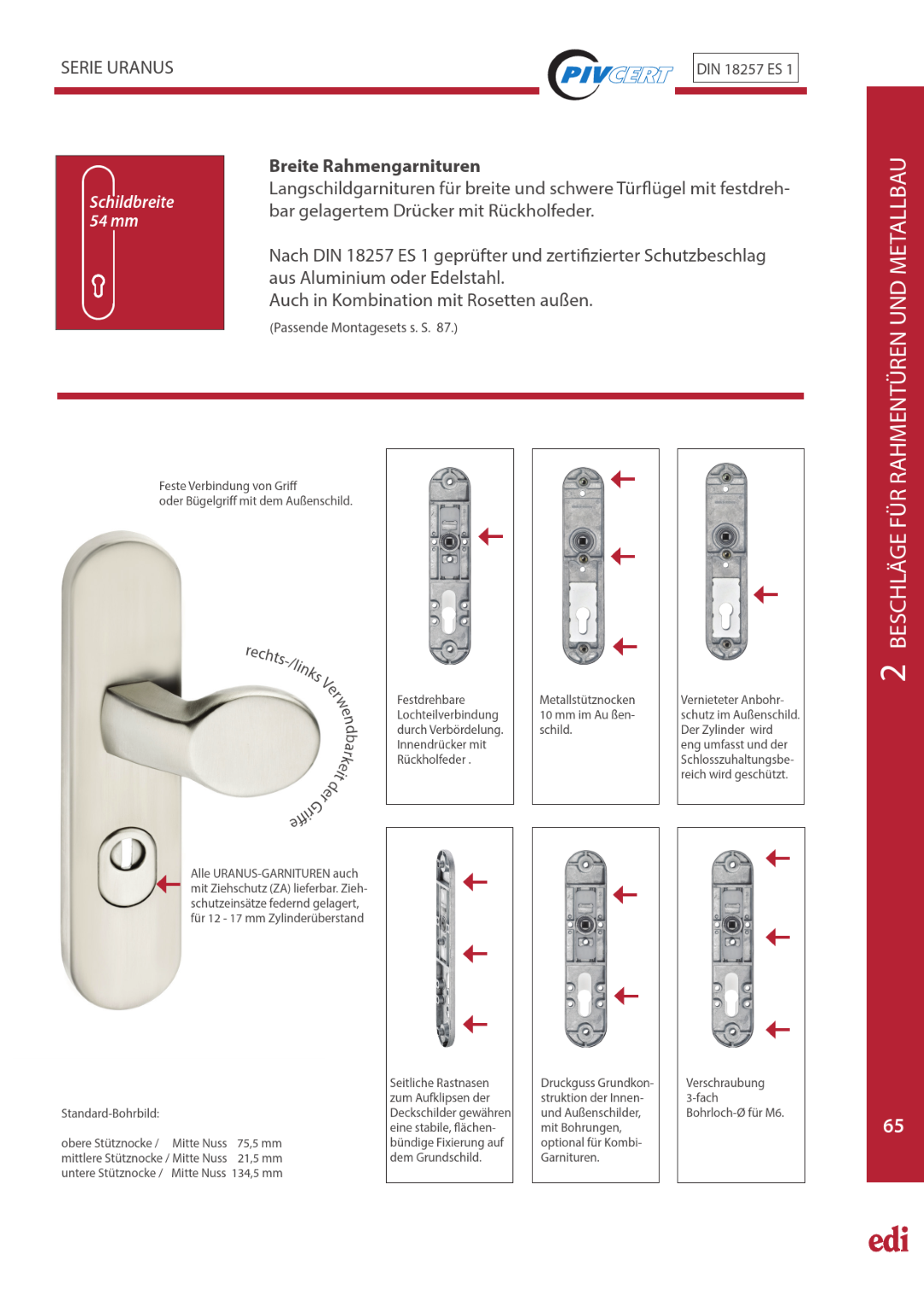

SERIE URANUS DIN 18257 ES 1 BESCHLÄGE FÜR RAHMENTÜ IRENNHAULNTSDVEMERTZAEILCLBHANIUS 2
Schildbreite Breite Rahmengarnituren
54 mm Langschildgarnituren für breite und schwere Türflügel mit festdreh-
bar gelagertem Drücker mit Rückholfeder.
Nach DIN 18257 ES 1 geprüfter und zertifizierter Schutzbeschlag
aus Aluminium oder Edelstahl.
Auch in Kombination mit Rosetten außen.
(Passende Montagesets s. S. 87.)
Feste Verbindung von Griff
oder Bügelgriff mit dem Außenschild.
rechts-/links V
erwendbarkeit der Festdrehbare Metallstütznocken Vernieteter Anbohr-
Lochteilverbindung 10 mm im Au ßen- schutz im Außenschild.
durch Verbördelung. schild. Der Zylinder wird
Innendrücker mit eng umfasst und der
Rückholfeder . Schlosszuhaltungsbe-
reich wird geschützt.
Griffe
Alle URANUS-GARNITUREN auch
mit Ziehschutz (ZA) lieferbar. Zieh-
schutzeinsätze federnd gelagert,
für 12 - 17 mm Zylinderüberstand
Seitliche Rastnasen Druckguss Grundkon- Verschraubung
zum Aufklipsen der struktion der Innen- 3-fach
Standard-Bohrbild: Deckschilder gewähren und Außenschilder, Bohrloch-Ø für M6. 65
obere Stütznocke / Mitte Nuss 75,5 mm eine stabile, flächen- mit Bohrungen,
mittlere Stütznocke / Mitte Nuss 21,5 mm
untere Stütznocke / Mitte Nuss 134,5 mm bündige Fixierung auf optional für Kombi-
dem Grundschild. Garnituren.
