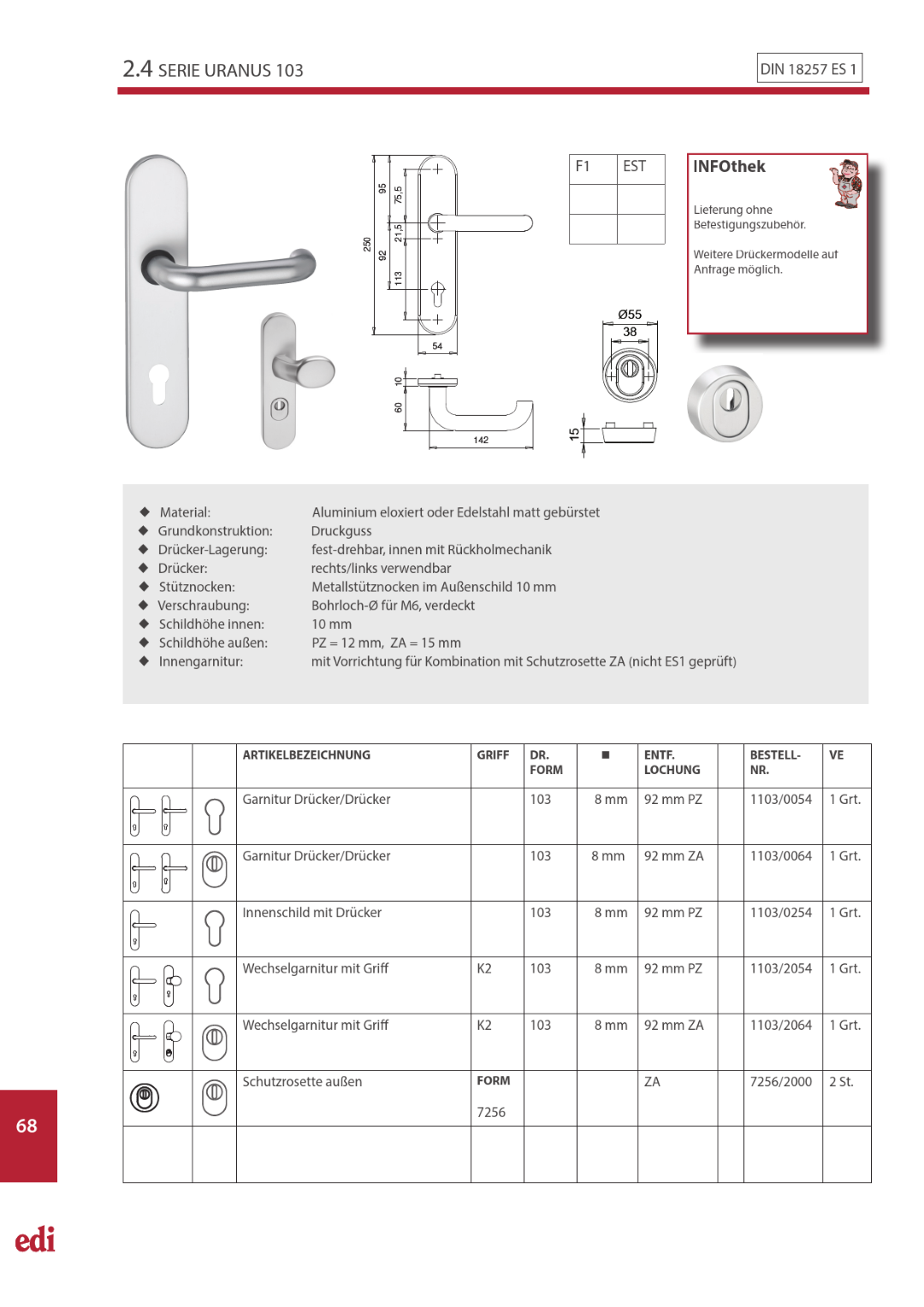

2.4 SERIE URANUS 103 DIN 18257 ES 1
5495 F1 EST INFOthek
75,5
Ø55 Lieferung ohne
250 21,5 38 Befestigungszubehör.
92 Weitere Drückermodelle auf
Anfrage möglich.
113
60 10
142 15
Material: Aluminium eloxiert oder Edelstahl matt gebürstet
Grundkonstruktion: Druckguss
Drücker-Lagerung: fest-drehbar, innen mit Rückholmechanik
Drücker: rechts/links verwendbar
Stütznocken: Metallstütznocken im Außenschild 10 mm
Verschraubung: Bohrloch-Ø für M6, verdeckt
Schildhöhe innen: 10 mm
Schildhöhe außen: PZ = 12 mm, ZA = 15 mm
Innengarnitur: mit Vorrichtung für Kombination mit Schutzrosette ZA (nicht ES1 geprüft)
ARTIKELBEZEICHNUNG GRIFF DR. ENTF. BESTELL- VE
Garnitur Drücker/Drücker FORM NR.
LOCHUNG
103 1103/0054 1 Grt.
8 mm 92 mm PZ
Garnitur Drücker/Drücker 103 8 mm 92 mm ZA 1103/0064 1 Grt.
Innenschild mit Drücker 103 8 mm 92 mm PZ 1103/0254 1 Grt.
Wechselgarnitur mit Griff K2 103 8 mm 92 mm PZ 1103/2054 1 Grt.
Wechselgarnitur mit Griff K2 103 8 mm 92 mm ZA 1103/2064 1 Grt.
Schutzrosette außen FORM ZA 7256/2000 2 St.
7256
68
