Katalogtext

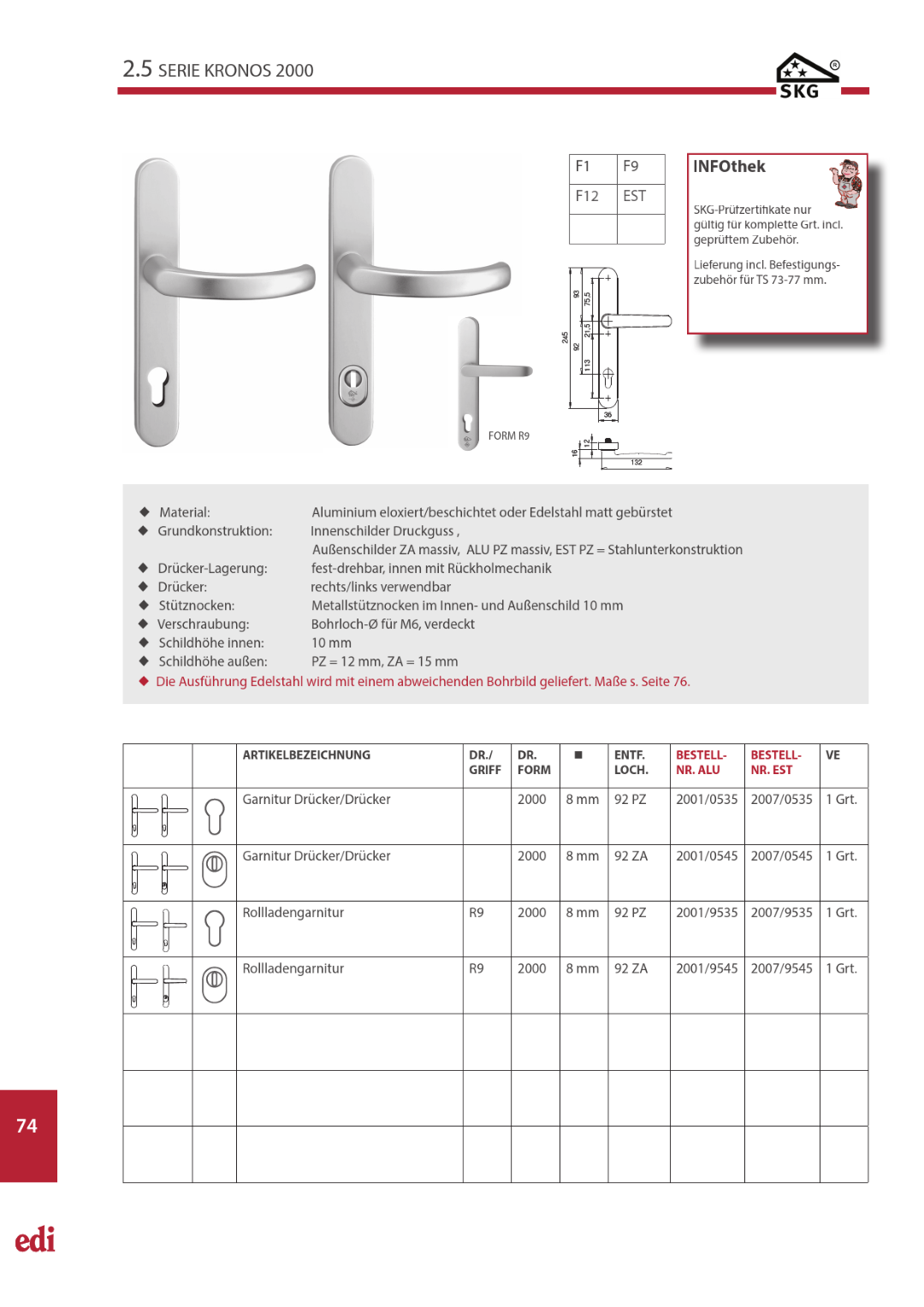

2.5 SERIE KRONOS 2000
F1 F9 INFOthek
F12 EST
SKG-Prüfzertifikate nur
gültig für komplette Grt. incl.
geprüftem Zubehör.
Lieferung incl. Befestigungs-
zubehör für TS 73-77 mm.
93
75,5
245 21,5
92
113
FORM R9 16 36
12 132
Material: Aluminium eloxiert/beschichtet oder Edelstahl matt gebürstet
Grundkonstruktion: Innenschilder Druckguss ,
Außenschilder ZA massiv, ALU PZ massiv, EST PZ = Stahlunterkonstruktion
Drücker-Lagerung: fest-drehbar, innen mit Rückholmechanik
Drücker: rechts/links verwendbar
Stütznocken: Metallstütznocken im Innen- und Außenschild 10 mm
Verschraubung: Bohrloch-Ø für M6, verdeckt
Schildhöhe innen: 10 mm
Schildhöhe außen: PZ = 12 mm, ZA = 15 mm
Die Ausführung Edelstahl wird mit einem abweichenden Bohrbild geliefert. Maße s. Seite 76.
ARTIKELBEZEICHNUNG DR./ DR. ENTF. BESTELL- BESTELL- VE
Garnitur Drücker/Drücker LOCH. NR. ALU NR. EST
Garnitur Drücker/Drücker GRIFF FORM
Rollladengarnitur 2001/0535 2007/0535 1 Grt.
Rollladengarnitur 2000 8 mm 92 PZ
2000 8 mm 92 ZA 2001/0545 2007/0545 1 Grt.
R9 2000 8 mm 92 PZ 2001/9535 2007/9535 1 Grt.
R9 2000 8 mm 92 ZA 2001/9545 2007/9545 1 Grt.
74
