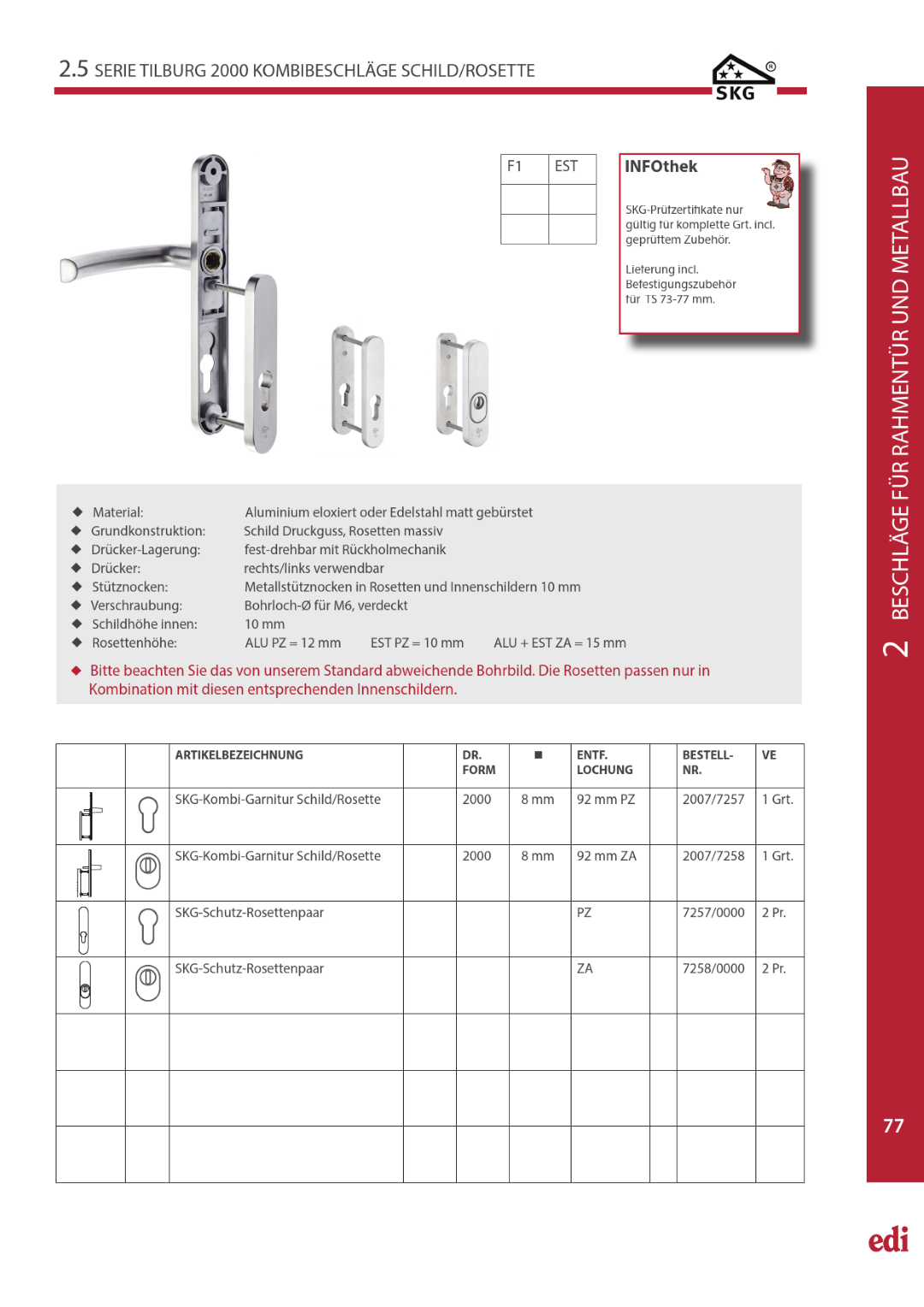

2.5 SERIE TILBURG 2000 KOMBIBESCHLÄGE SCHILD/ROSETTE
F1 EST INFOthek BESCHLÄGE FÜR RAHMENTÜR UND METALLBAU 2
SKG-Prüfzertifikate nur
gültig für komplette Grt. incl.
geprüftem Zubehör.
Lieferung incl.
Befestigungszubehör
für TS 73-77 mm.
Material: Aluminium eloxiert oder Edelstahl matt gebürstet
Grundkonstruktion: Schild Druckguss, Rosetten massiv
Drücker-Lagerung: fest-drehbar mit Rückholmechanik
Drücker: rechts/links verwendbar
Stütznocken: Metallstütznocken in Rosetten und Innenschildern 10 mm
Verschraubung: Bohrloch-Ø für M6, verdeckt
Schildhöhe innen: 10 mm
Rosettenhöhe: ALU PZ = 12 mm EST PZ = 10 mm ALU + EST ZA = 15 mm
Bitte beachten Sie das von unserem Standard abweichende Bohrbild. Die Rosetten passen nur in
Kombination mit diesen entsprechenden Innenschildern.
ARTIKELBEZEICHNUNG DR. ENTF. BESTELL- VE
SKG-Kombi-Garnitur Schild/Rosette FORM 8 mm LOCHUNG NR.
SKG-Kombi-Garnitur Schild/Rosette
SKG-Schutz-Rosettenpaar 2000 92 mm PZ 2007/7257 1 Grt.
SKG-Schutz-Rosettenpaar
2000 8 mm 92 mm ZA 2007/7258 1 Grt.
PZ 7257/0000 2 Pr.
ZA 7258/0000 2 Pr.
77
