Katalog für Stahlprodukte aller Art

Artikelbilder

Katalogtext

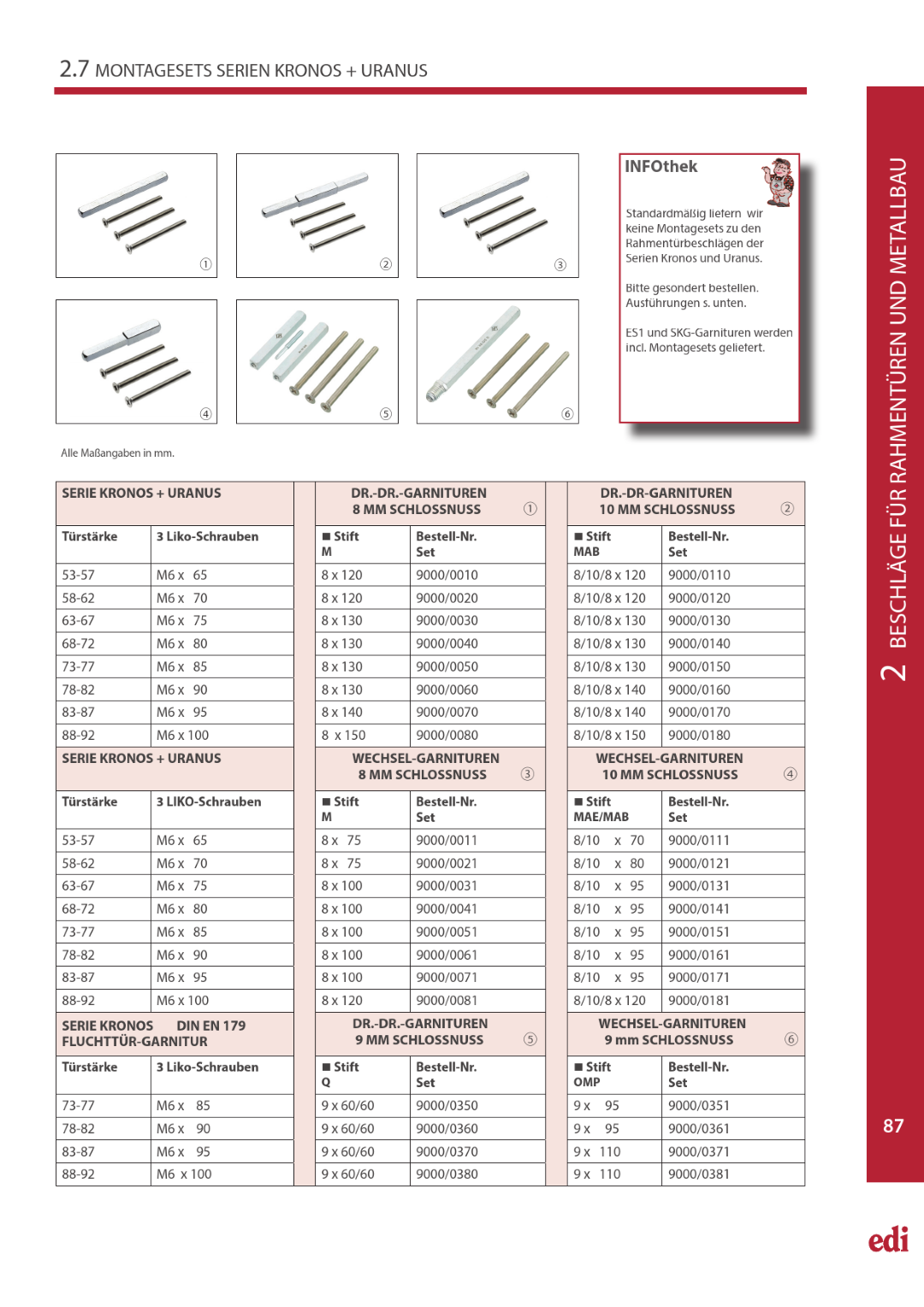

2.7 MONTAGESETS SERIEN KRONOS + URANUS INFOthek BESCHLÄGE FÜR RAHMENTÜREN UND METALLBAU 2 Standardmäßig liefern wir keine Montagesets zu den Rahmentürbeschlägen der Serien Kronos und Uranus. Bitte gesondert bestellen. Ausführungen s. unten. ES1 und SKG-Garnituren werden incl. Montagesets geliefert. Alle Maßangaben in mm. SERIE KRONOS + URANUS DR.-DR.-GARNITUREN DR.-DR-GARNITUREN 8 MM SCHLOSSNUSS 10 MM SCHLOSSNUSS Türstärke 3 Liko-Schrauben Stift Bestell-Nr. Stift Bestell-Nr. M Set MAB Set 53-57 M6 x 65 8 x 120 9000/0010 8/10/8 x 120 9000/0110 58-62 M6 x 70 8 x 120 9000/0020 8/10/8 x 120 9000/0120 63-67 M6 x 75 8 x 130 9000/0030 8/10/8 x 130 9000/0130 68-72 M6 x 80 8 x 130 9000/0040 8/10/8 x 130 9000/0140 73-77 M6 x 85 8 x 130 9000/0050 8/10/8 x 130 9000/0150 78-82 M6 x 90 8 x 130 9000/0060 8/10/8 x 140 9000/0160 83-87 M6 x 95 8 x 140 9000/0070 8/10/8 x 140 9000/0170 88-92 M6 x 100 8 x 150 9000/0080 8/10/8 x 150 9000/0180 SERIE KRONOS + URANUS WECHSEL-GARNITUREN WECHSEL-GARNITUREN 8 MM SCHLOSSNUSS 10 MM SCHLOSSNUSS Türstärke 3 LIKO-Schrauben Stift Bestell-Nr. Stift Bestell-Nr. M Set MAE/MAB Set 53-57 M6 x 65 8 x 75 9000/0011 8/10 x 70 9000/0111 58-62 M6 x 70 8 x 75 9000/0021 8/10 x 80 9000/0121 63-67 M6 x 75 8 x 100 9000/0031 8/10 x 95 9000/0131 68-72 M6 x 80 8 x 100 9000/0041 8/10 x 95 9000/0141 73-77 M6 x 85 8 x 100 9000/0051 8/10 x 95 9000/0151 78-82 M6 x 90 8 x 100 9000/0061 8/10 x 95 9000/0161 83-87 M6 x 95 8 x 100 9000/0071 8/10 x 95 9000/0171 88-92 M6 x 100 8 x 120 9000/0081 8/10/8 x 120 9000/0181 SERIE KRONOS DIN EN 179 DR.-DR.-GARNITUREN WECHSEL-GARNITUREN FLUCHTTÜR-GARNITUR 9 MM SCHLOSSNUSS 9 mm SCHLOSSNUSS Türstärke 3 Liko-Schrauben Stift Bestell-Nr. Stift Bestell-Nr. Q Set OMP Set 73-77 M6 x 85 9 x 60/60 9000/0350 9 x 95 9000/0351 78-82 M6 x 90 9 x 60/60 9000/0360 9 x 95 9000/0361 87 83-87 M6 x 95 9 x 60/60 9000/0370 9 x 110 9000/0371 88-92 M6 x 100 9 x 60/60 9000/0380 9 x 110 9000/0381
