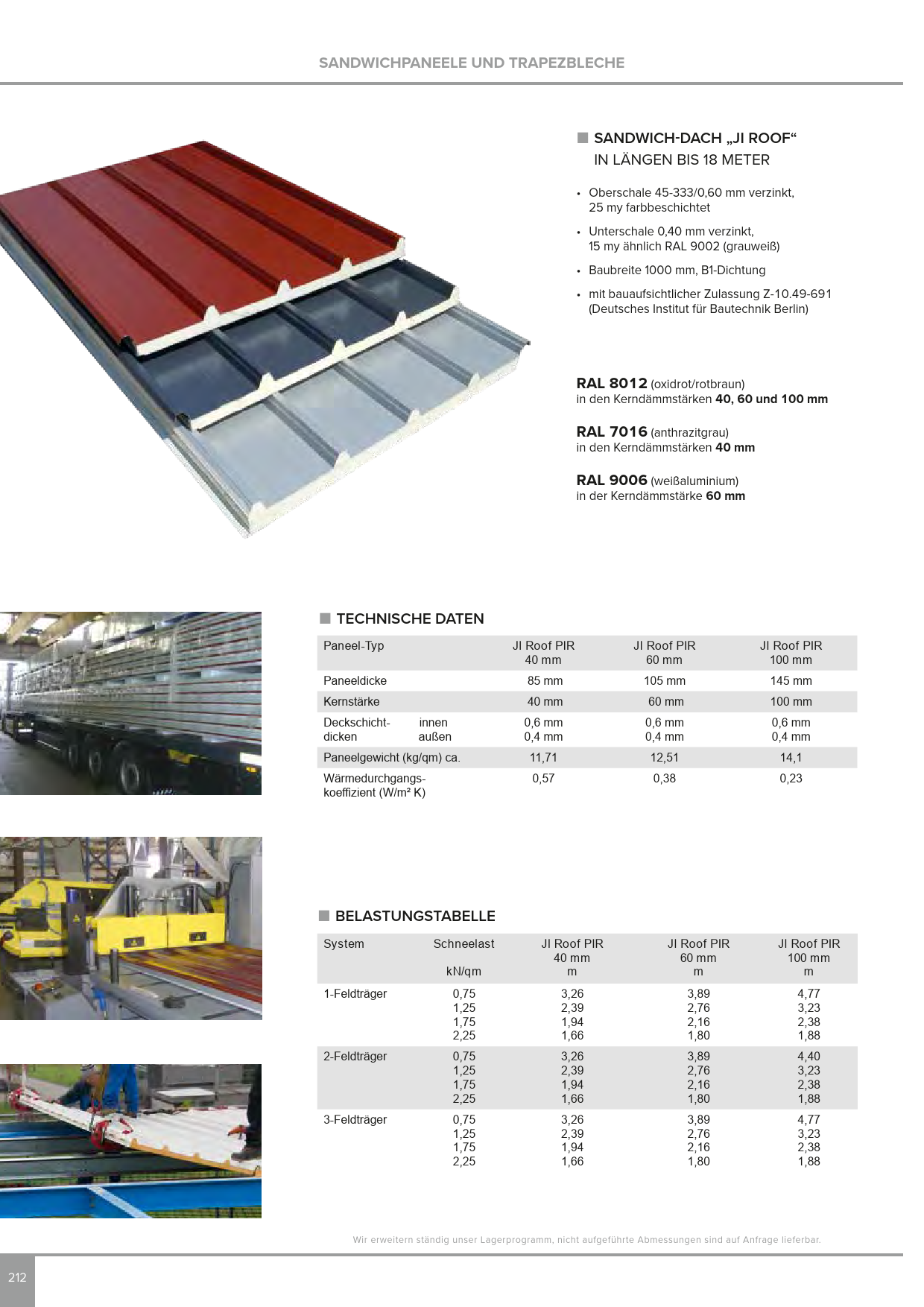

SANDWICHPANEELE UND TRAPEZBLECHE
SANDWICH-DACH ,,JI ROOF"
IN LÄNGEN BIS 18 METER
· Oberschale 45-333/0,60 mm verzinkt,
25 my farbbeschichtet
· Unterschale 0,40 mm verzinkt,
15 my ähnlich RAL 9002 (grauweiß)
· Baubreite 1000 mm, B1-Dichtung
· mit bauaufsichtlicher Zulassung Z- . -
(Deutsches Institut für Bautechnik Berlin)
RAL (oxidrot/rotbraun)
in den Kerndämmstärken , und mm
RAL (anthrazitgrau)
in den Kerndämmstärken mm
RAL (weißaluminium)
in der Kerndämmstärke mm
TECHNISCHE DATEN Jl Roof PIR Jl Roof PIR Jl Roof PIR
40 mm 60 mm 100 mm
Paneel-Typ
85 mm 105 mm 145 mm
Paneeldicke
40 mm 60 mm 100 mm
Kernstärke
0,6 mm 0,6 mm 0,6 mm
Deckschicht- innen 0,4 mm 0,4 mm 0,4 mm
dicken außen
11,71 12,51 14,1
Paneelgewicht (kg/qm) ca.
0,57 0,38 0,23
Wärmedurchgangs-
koeffizient (W/m² K)
BELASTUNGSTABELLE
System Schneelast Jl Roof PIR Jl Roof PIR Jl Roof PIR
40 mm 60 mm 100 mm
1-Feldträger kN/qm m m m
2-Feldträger
3-Feldträger 0,75 3,26 3,89 4,77
1,25 2,39 2,76 3,23
1,75 1,94 2,16 2,38
2,25 1,66 1,80 1,88
0,75 3,26 3,89 4,40
1,25 2,39 2,76 3,23
1,75 1,94 2,16 2,38
2,25 1,66 1,80 1,88
0,75 3,26 3,89 4,77
1,25 2,39 2,76 3,23
1,75 1,94 2,16 2,38
2,25 1,66 1,80 1,88
Wir erweitern ständig unser Lagerprogramm, nicht aufgeführte Abmessungen sind auf Anfrage lieferbar.
